可调开关电源是一种可以调节输出电压和电流的电源，它可以根据不同的应用需求，调节输出电压和电流，以满足不同设备的电源要求。它的工作原理是将输入电压通过可调开关电源的控制电路，控制变压器的工作，从而将输入电压转换成可以满足用户需求的输出电压和电流。

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图1)

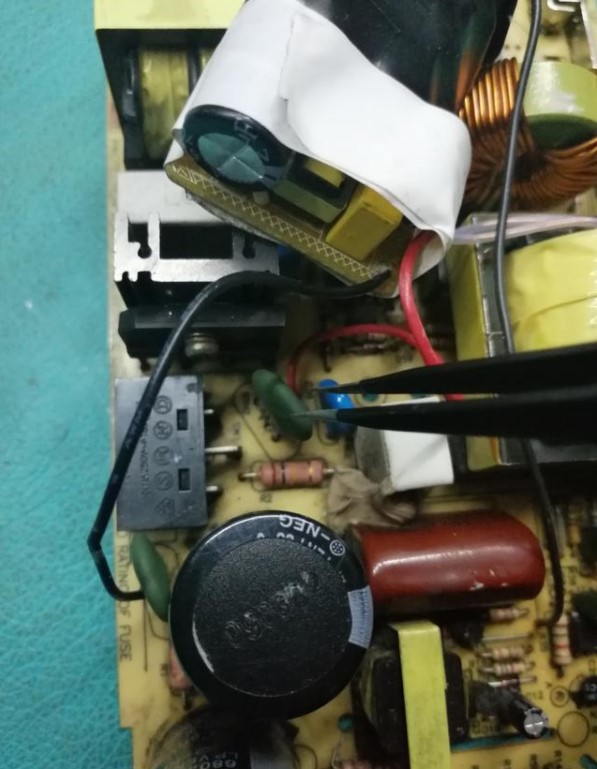

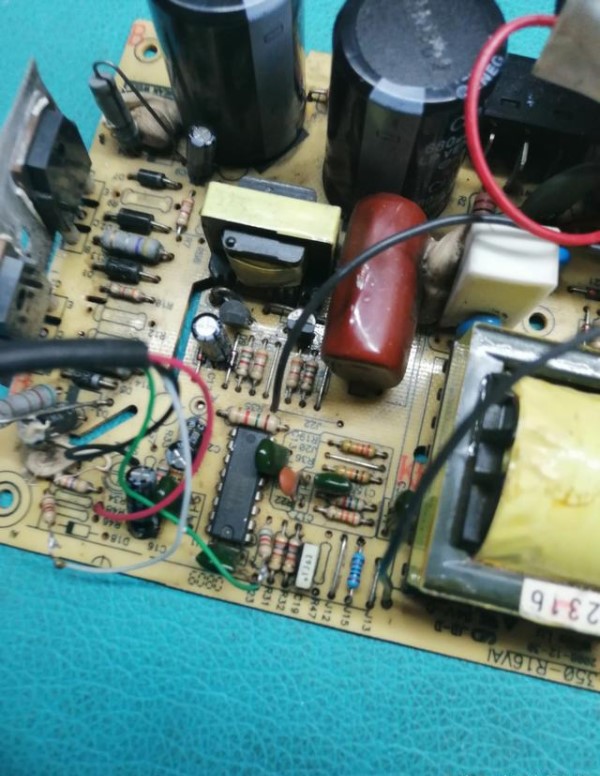

拆除启动电阻四个

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图2)

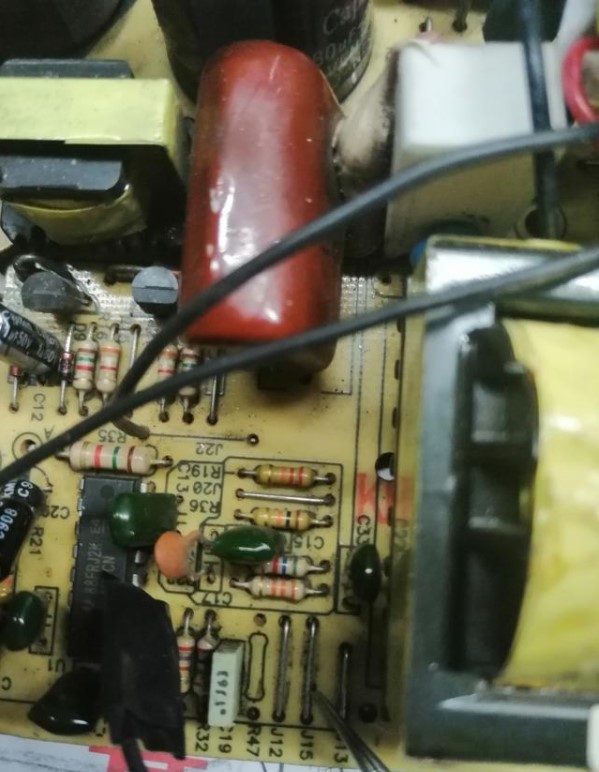

挑起R46电阻带字一端

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图3)

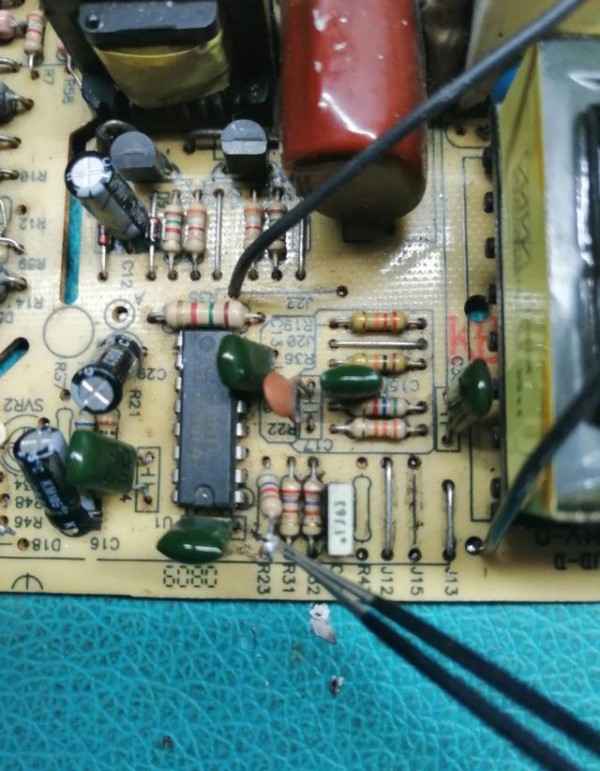

挑起R23电阻带字一端

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图4)

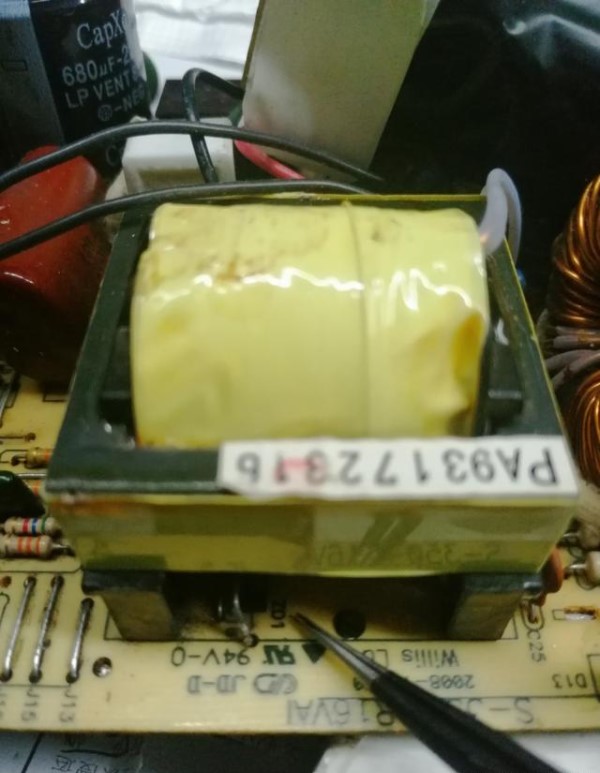

J15拆除

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图5)

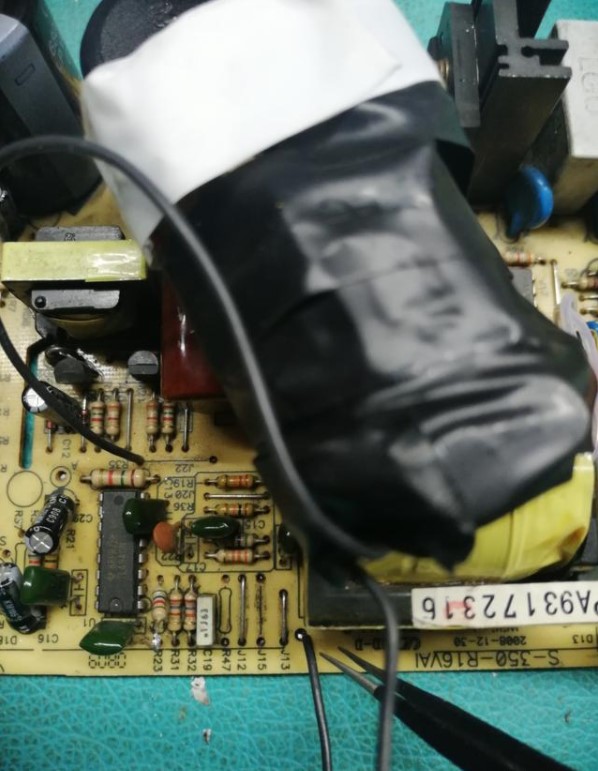

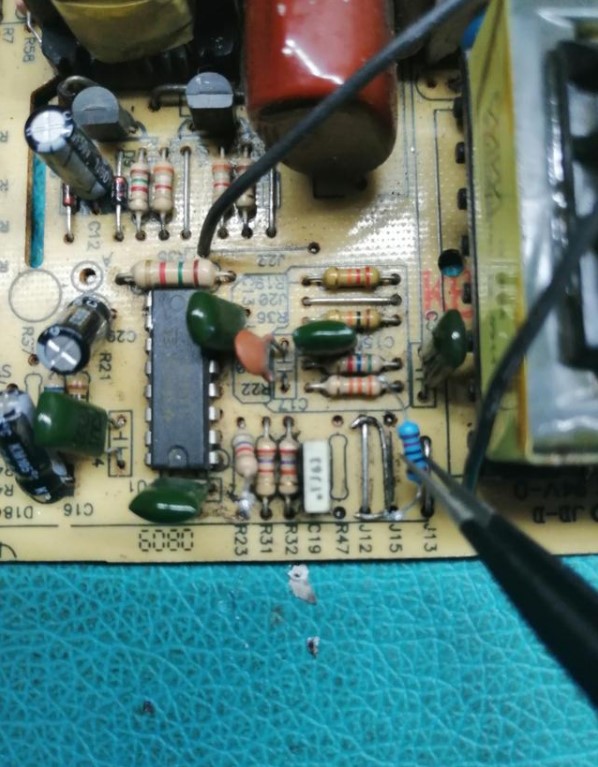

J15跳线换成20 K电阻

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图6)

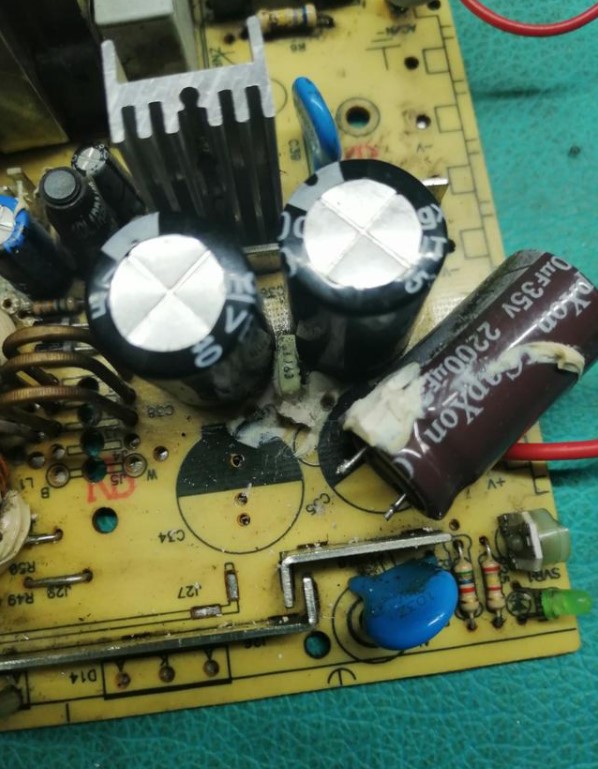

输出滤波电容换成耐压100V

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图7)

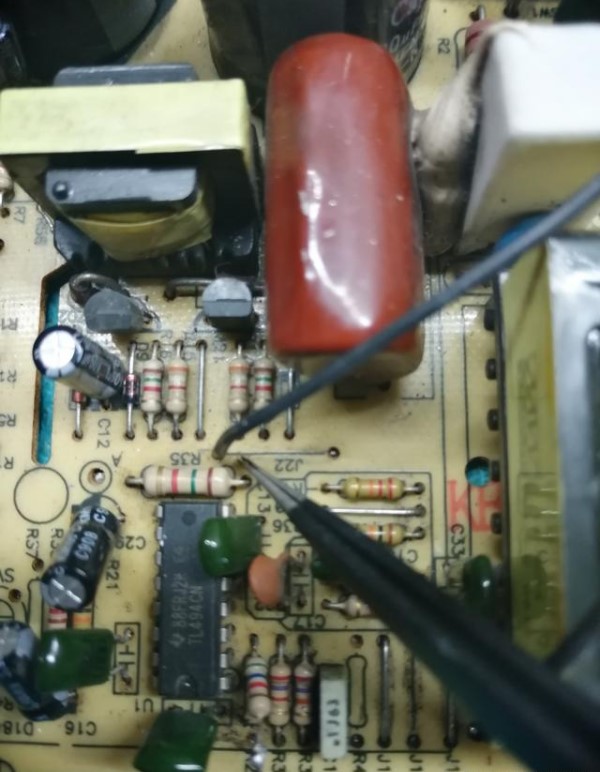

12V辅助电源接J22芯片一端

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图8)

12V辅助电源

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图9)

辅助电源输入接整流桥后面输出

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图10)

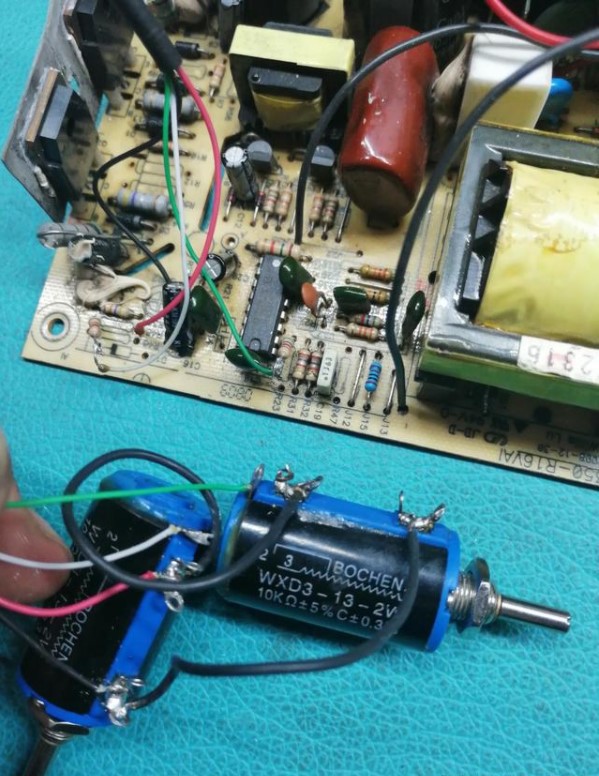

电位器的连接

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图11)

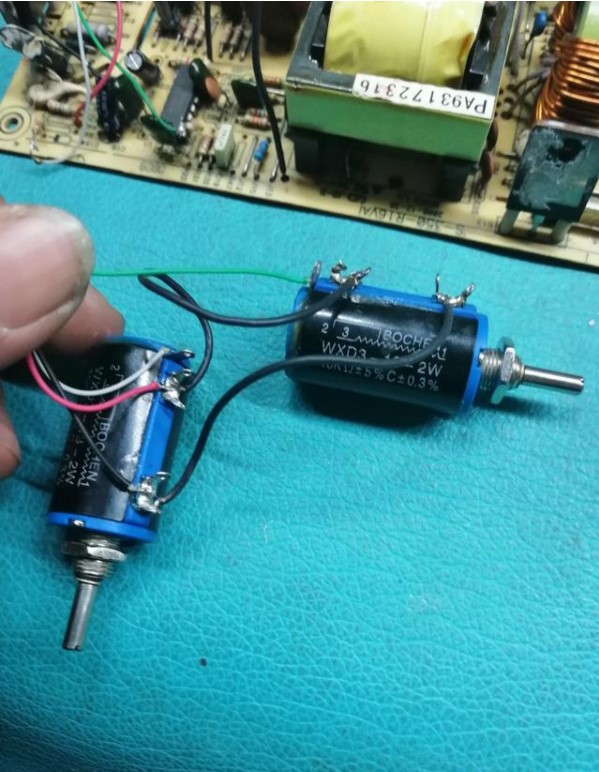

电位器接线

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图12)

拆除变压器下面过压保护二极管

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图13)

连接好后的样子

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图14)

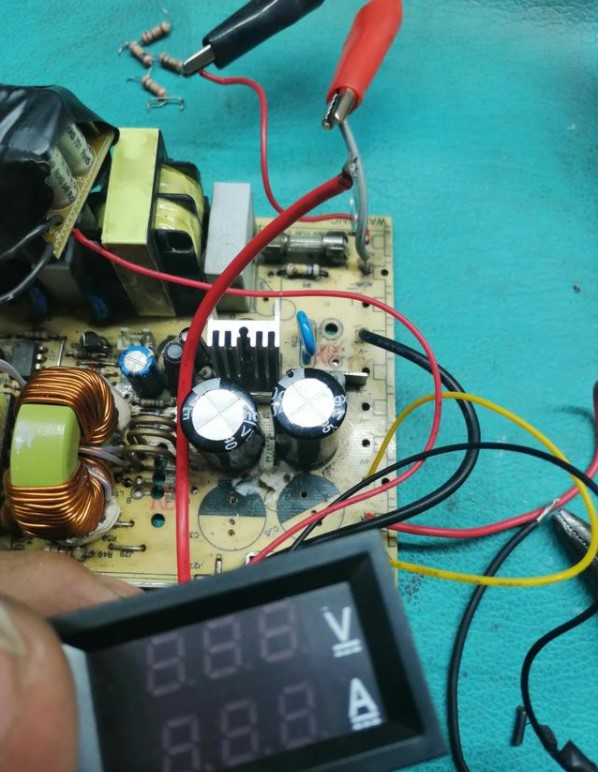

电流电压表接线

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图15)

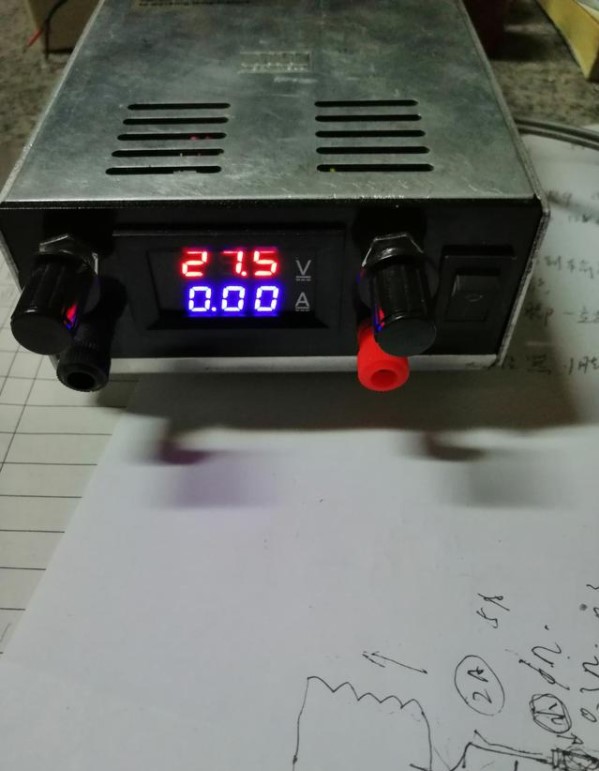

明纬27V开关电源

明纬开关电源改可调电源（明纬开关电源改可调电源教程）(图16)

0—50 V可调
