首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。
交流接触器介绍
交流接触器的主要工作是接通和断开用电器的电路。之所以用两种触头是为了减少因通断瞬间产生电弧的损害，延长主触头的寿命。辅助触头更换比较容易，价格也便宜。（主辅触头分别动作的时间差及小，故不会影响用电器工作。
如：吸合时，辅助触头先吸合通过小电流，主触头吸合时就不会产生较大的电弧了。断开时主触头先断开，这时辅助触头还有电流流过，在主辅头断开时就不会有产生较大的电弧了。
当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失， 动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。
分享下三相交流接触器的连接方法，根据三相接触器的触点个数，以及交流接触器的工作原理，给出一个实际的电路接线图，供大家参考。
三相交流接触器的连接方法

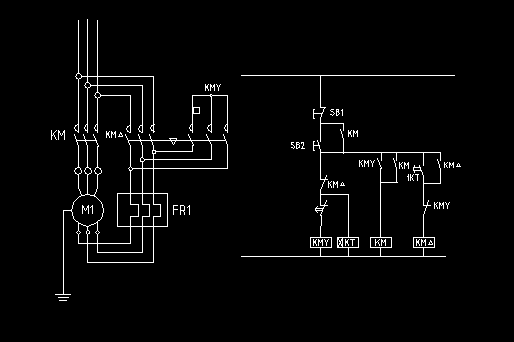

应用实例供参考（电路图）
三相电源接交流接触器三个主触头，另外三个主触头接电动机，交流接触器线圈接控制电路，用按钮控制交流接触器的吸合即可。
一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，如果要加接触器自锁，则还需要从输出点的一个端子将线接到控制点上面。
根据交流接触器的工作原理，用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，还要注意外加电源的电压是多少（220V或 380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。
